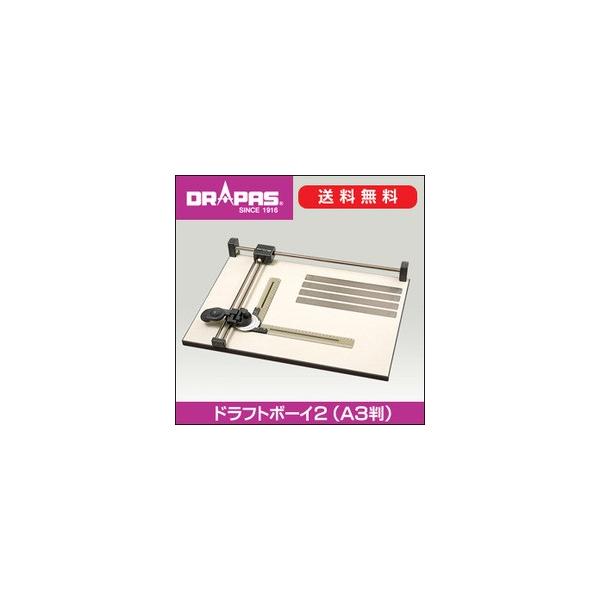

●この製図機はパイプのＸＹ軸をヘッド部が上下/左右に移動するトラックタイプ方式です。定規の可動部分には全てラジアルベアリングを使用し、微細で大変なめらかな動きとプロにも満足できる精度が得られます。

●Ｘ軸スライドアクションボックス内に復元スプリングが内蔵されており正確な作図ができます。

●グリップ部の形状は従来のものとは違い操作性がよく使いやすくなっています。
●専用スケールの中央部分で鎖線を引くことができます。
●マグネットボード仕様。用紙の固定はマグネットプレートでワンタッチです。
●コンパクトな設計でスペースをとらず軽量で持ち運びも便利です。
外形寸法：575×433×133ｍｍ

●製図板：575×410×18ｍｍ
●製図範囲：Ｘ方向440、Ｙ方向300ｍｍ
●分度盤目盛：±100゜2゜ピッチ/手動ロック
●角度読取方式：バーニヤ方式（最小読取設定単位15分）
●スケール部：はねあげ方式(約100゜)ワンタッチ操作
●スケール：Ｘ定規36×270×4ｍｍ/目盛0〜260ｍｍ（1゜ピッチ)
Ｙ定規36×190×4ｍｍ/目盛0〜180ｍｍ（1゜ピッチ）
マグネットプレート：27×300、4枚
●製図板傾斜角度：傾斜なし・5゜・8゜の3段階

※在庫状況により営業稼働日2〜4日ほど発送にお時間をいただく場合がございますのでご了承ください。
